Z80 CPU Tester

Inspiriert von einem Hardware-Projekt von Vitaly Rudic, habe ich den Z80 CPU Tester entwickelt. In dieser Schaltung testet sich eine Z80 CPU quasi selbst.

Der Tester versucht:

1. die CPU Technologie zu identifizieren (CMOS/NMOS),
2. den CPU-Hersteller zu ermitteln (z.B. Zilog Z80, Z80 NEC Clone, UB880),
3. zu testen, ob die CPU noch funktionsfähig ist und
4. hilft die maximal unterstützte Taktrate herauszufinden.

Diese Ergebnisse helfen dabei, gefälschte CPUs zu identifizieren.

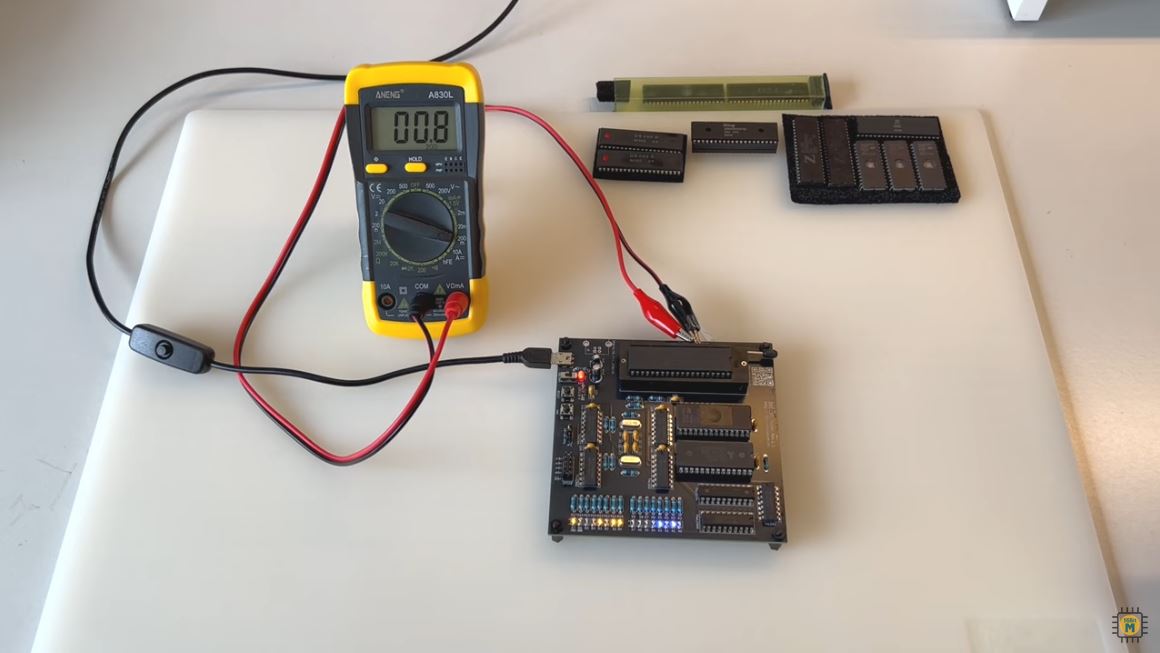

Ein schönes Video, welches die Funktionswiese erläutert, ist auf YouTube zu finden (Sprachen: Russisch und Englisch).

Video: Z80 CPU Tester assembly and testing of processors in DIP, PLCC, QFP packages (8bit-museum.de), 16Bit Master, YouTube

Folgendes wird nicht getestet:

• Interrupts
• WAIT- und HALT-Eingangssignale
• M1- und RFSH-Ausgangssignale
• BUSRQ- und BUSACK-Signale

Die Hardware besitzt folgende Features:

• 32 kByte EPROM (27C256), alternativ kann ein EEPROM verwendet werden (AT29C256)
• 32 kByte SRAM
• 2 Ausgänge mit 16 LEDs (Modell 2: zusätzlich ein Eingang)
• RESET- und NMI-Taste
• 16 MHz / 20 MHz umschaltbar
• 1, 1/2, 1/4, 1/8, 1/16 Multiplikator (1-16 MHz / 1,25-20 MHz)
• Anschlüsse zur Messung des CPU-Stromverbrauchs
• Spannungsversorgung per USB
• THT für einfaches Löten

Wer den Z80 CPU Tester nachbauen möchte findet unten die Gerber-Daten und den Quellcode zum Download auf Github.

Wer einen passenden Rahmen für die Platine sucht, kann sich hier die STL-Dateien für einen Rahmen herunterladen (Bild rechts).

Die Platine kann über eBay oder direkt bei mir bezogen werden,
